■二段式駐車装置　パーキングＷ（ダブル）　〜リアーツインタイプ〜

上下２台収納を基本タイプとして設計されたユニット式なので、限られたスペースに連棟で設置することができます！

主柱を後方へ設置する設計としているため前面車路の狭い場所への設置も可能で、入出庫が簡単です。
【特長】 　
ワンタッチの簡単な操作
落下防止装置を装備
強力なダブルブレーキ装置
多彩な収容車種バリエーション
家庭用としても最適

【標準仕様】
名称 パーキングダブル　リアーツイン
方式 二段方式（昇降式）
形式 PT23 PT24 PT24W PT25 PT26 PT26L
自
動
車
諸
元		 分類 小型 小・中型 中型 中・大型 大型 特大型
全長（mm） 4700 4900 5100 5200 5300 5750
全幅（mm） 1700 1800 1850 1900 2000 2000
全高
（mm）		 上段 1550 1550 1550 1550 1550 1550
下段 1700 1700 1700 1700 1700 1700
重量（kg） 1700 1800 2000 2100 2300 2300
装
置
の
主
要
寸
法
(mm) 		連棟ピッチ（P） 2300 2400 2450 2500 2600 2600
全幅 連棟ピッチ（P）×　N連棟　＋　275
搬器全幅（W1） 1950 2052 2102 2152 2252 2252
搬器有効幅（W2） 1832 1932 1982 2032 2132 2132
奥行き（L）参考 5000 5200 5400 5500 5600 6050
搬器全長（L2） 4034 4034 4034 4359 4359 4509
搬器平坦部（L3） 3300 3300 3300 3625 3625 3775
機械本体奥行（L4） 4920 4920 4920 5245 5245 5395
壁面との距離（L5）参考 384 484 584 634 684 900
柱内法（W3） 2150 2250 2300 2350 2450 2450
全高 3495 3495 3495 3495 3495 3495
アンカー位置（P2） 2110 2210 2260 2310 2410 2410
アンカー位置（L6）参考 424 524 624 674 724 940
揚程（mm） 1800 1800 1800 1800 1800 1800
昇降所要時間（秒） 40 40 40 40 40 40
操作方法 押しボタンスイッチ（キースイッチ付き）
昇降方式 駆動方式 ギヤードモータ、ローラーチェーン
電動機 3相交流50/60Hz 200/220V
国土交通大臣認定番号
名称 パーキングダブル　リアーツイン
方式 二段方式（昇降式）
形式 PT23H PT24H PT24WH PT25H PT26H PT26LH
自
動
車
諸
元		 分類 小型 小・中型 中型 中・大型 大型 特大型
全長（mm） 4700 4900 5100 5200 5300 5750
全幅（mm） 1700 1800 1850 1900 2000 2000
全高
（mm）		 上段 2150 2150 2150 2150 2150 2150
下段 2150 2150 2150 2150 2150 2150
重量（kg） 1700 1800 2000 2100 2300 2300
装
置
の
主
要
寸
法
(mm) 		連棟ピッチ（P） 2300 2400 2450 2500 2600 2600
全幅 連棟ピッチ（P）×　N連棟　＋　275
搬器全幅（W1） 1952 2052 2102 2152 2252 2252
搬器有効幅（W2） 1832 1932 1982 2032 2132 2132
奥行き（L）参考 5000 5200 5400 5500 5600 6050
搬器全長（L2） 4034 4034 4034 4359 4359 4509
搬器平坦部（L3） 3300 3300 3300 3625 3625 3775
機械本体奥行（L4） 4920 4920 4920 5245 5245 5395
壁面との距離（L5）参考 384 484 584 634 684 900
柱内法（W3） 2150 2250 2300 2350 2450 2450
全高 4545 4545 4545 4545 4545 4545
アンカー位置（P2） 2110 2210 2260 2310 2410 2410
アンカー位置（L6）参考 424 524 624 674 724 940
揚程（mm） 2250 2250 2250 2250 2250 2250
昇降所要時間（秒） 50 50 50 50 50 50
操作方法 押しボタンスイッチ（キースイッチ付き）
昇降方式 駆動方式 ギヤードモータ、ローラーチェーン
電動機 3相交流50/60Hz 200/220V
国土交通大臣認定番号

※仕様・寸法は予告なく変更することがありますので、ご計画の際はご確認願います。

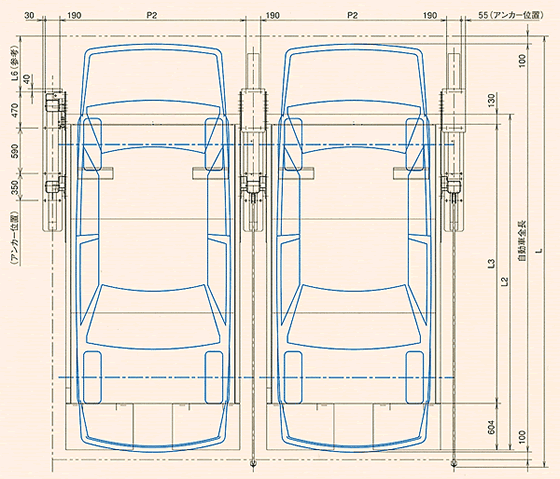

2連棟平面図

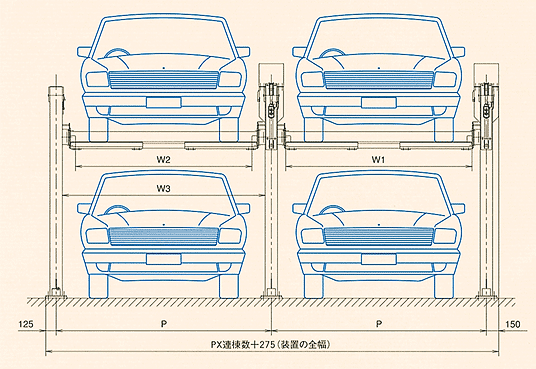

2連棟正面図

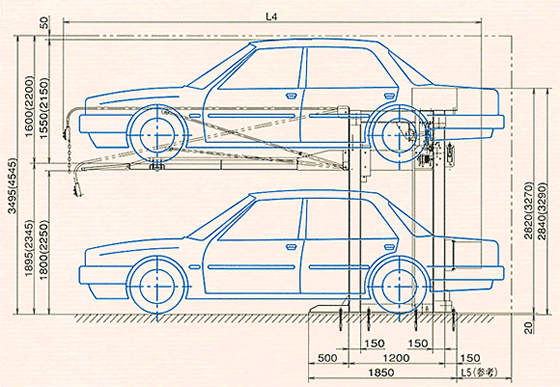

外形寸法図（側面図）

※図中の（　）内に記入している数字は、ハイルーフ仕様PWR**H型の場合の寸法です。


　

　
